எவ்வாறு இந்த பொருள்கள் வேலை செய்கின்றன - 20 அனிமேஷன் GIFs

ஒரு படம் ஆயிரம் வார்த்தைகளுக்கு சமம் என்பர். ஒரு அனிமேஷன் GIF விலைமதிப்பற்ற இருக்க வேண்டும்! கீழே நீங்கள் பல்வேறு வேலை, விளக்கம் மற்றும் எவ்வாறு செய்கிறது என்ற எளிய மற்றும் நேர்த்தியான அனிமேஷன் தொகுப்பு ஒன்றை காண இருக்கிறீர்கள்.

இந்த அனிமேஷன் படங்கள் நம்மை சுற்றி உலகில் நடைபெறும் செய்களின் இயக்கவியல்(mechanics) முதல் வடிவியல்(geometry) வரை விளக்க வருகிறது.இந்த அனிமேஷன் மூலம் நீங்கள் மனிதர்களின் புத்தி கூர்மை மற்றும் அறிவியல் சிந்தனையாளர்களுக்கு ஒரு பாராட்டுதலை பெற்று தரும் என்று நம்புகிறேன்.

ஜிப் எவ்வாறு வேலை செய்கிறது - How a Zipper Works



வட்டத்தின் சுற்றளவை (பய்) விளக்கும் படம் - Illustrating Pi: Unrolling a Circle’s Circumference


மாத்திரை செய்யும் இயந்திரம் எவ்வாறு இயங்குகிறது - How a Pill Press Works

இந்த இயந்திரம் மருந்து துகள்களை ஒரு அச்சில் இருத்தி(compress) ஒரே அளவுள்ள மற்றும் ஒரே எடையுள்ள மாத்திரைகளை செய்கிறது.மாத்திரை மட்டுமின்றி, சுத்தபடுத்தும் பொருட்கள் (Cleaning products ),ஒப்பனை பொருட்கள் (cosmetics ) செய்யவும் பயன்படுகிறது. ஒரு மாத்திரை செய்ய நன்றாக தூள்படுத்தப்பட்ட மாத்திரையின் கூட்டு பொருட்களை இரண்டு அழுத்திகளுக்கு (punche) இடையில் உருவாகும் அச்சில் வைத்து, கலவை நன்றாக உருகி கலக்கும்படி பெரிய விசை கொடுத்து அழுத்தப்படுகிறது.

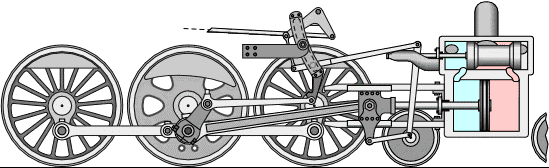

நீராவி இழுவையின் Walschaerts வால்வு கியர் எப்படி வேலை செய்கிறது - How Walschaerts Valve Gear in Steam Locomotives Works

1844 இல் Egide Walschaerts என்ற பொறியாளர் நீராவி எஞ்சினில் உள்ள பிஸ்டனுக்கு செல்லும் நிராவியின் அளவை சீர்படுத்த (Regulate) கண்டுபிடிக்கப்பட்டதே இந்த Walschaerts வால்வு கியர்.மேலும் இது 19 ஆம் நூற்றாண்டிலிருந்து நீராவி என்ஜின்களில் பயன்படுத்தப்பட்டு வருகிறது.

என்முகம் (4D கியூப்) ஏன் இதுபோல் தெரிகிறது - What a Tesseract (4D Cube) Looks Like

வடிவியலில் என்முகம் என்பது எட்டு செல்(8-Cell ) அல்லது எட்டு கன பட்டகம் (cubic prism ) என்றும் அழைக்கலாம். கனசதுரம்(Cube ) ஆறு முகங்களை(Face ) கொண்டது. என்முகம் எட்டு முகங்களை கொண்டது.

சதுரங்க குதிரை நகர்வு : எவ்வாறு ஒவ்வொரு கட்டத்திலும் ஒருமுறை வந்து செல்கிறது - Knight’s Tour: How a Knight Visits Every Square Once
சதுரங்கத்தில் குதிரை காய் தொடர்ச்சியாக ஒவ்வொரு சதுரங்க கட்டத்தையும் கடந்துபோகும் . சதுரங்கத்தில் இந்த 8X8 என்ற நகர்வு இதுவரை புரியாத புதிராக உள்ளது. பொதுவாக கணணி துறை சார்ந்த மாணவர்கள் ப்ரோக்ராம் மூலம் இதுபோன்ற நகர்வுகளை கணிக்க செய்முறை பாடமாக 8X8 என்ற நகர்விருக்கு பதில் 8X10, 10X12, 12X20 என முறையற்று கொடுக்கப்படும்.

வெர்னியர் கலிப்பர் எவ்வாறு வேலை செய்கிறது - How a Caliper Works

எவ்வாறு நிலை திசைவேக இணைப்பு வேலை செய்கிறது - How a Constant Velocity Joint Works


இந்த நிலை திசைவேக இணைப்பு (aka homokinetic or CV joints ) ஓடும் தண்டிலிருந்து (drive shaft ) சுற்றுவிசையை மாறுபட்ட கோணத்தில் இருக்கும் மற்றொரு தண்டுக்கு சீரான வேகத்தில் (constant Speed ), எந்த ஒரு உராய்வுமின்றி (no friction ) கடத்த உதவுகிறது.இவை கார்களின் சக்கரத்திற்கு எஞ்சினில் இருந்து சுற்றுவிசையை கொண்டு செல்கிறது.

கணணி விளையாட்டில் Circle strafing எவ்வாறு வேலை செய்கிறது - How Circle Strafing Works

கணினி விளையாட்டில் விளையாடுபவரையும் குறியையும்(Target) முன்னும் பின்னும் இடது வலது பக்கமாக நகர்த்தும் நுட்பத்திற்கு Strafing என்று பெயர். இதன் அடிப்படை நுட்பமே வட்டத்திற்குள் குறியை(Target ) நாம் பார்க்கும் பார்வையிலிருந்து விலக்கி தொடர்ச்சியாக நகர்த்துவது தான்.

பித்தகாரஸ் தியரத்தை மருவமைப்பு மூலம் நிருபித்தால் - Proving the Pythagorean Theorem Through Rearrangement


ஒரு ரேடியல் என்ஜின் எவ்வாறு வேலை செய்கிறது - How a Radial Engine Works



இது ஒரு முன்பின்(reciprocating ) இயக்கம் கொண்ட என்ஜினாகும். மையத்தில் உள்ள கிராங் தண்டை சுற்றி நட்சத்திர இறைக்கை வடிவில் என்ஜின் சிலிண்டர்கள் அமைந்துள்ளது. எனவே இது நட்சத்திர என்ஜின்(German Sternmotor) என்றும் அழைக்கபடுகிறது. இந்தவகை என்ஜின்கள் பொதுவாக விமானங்களில் பயன்படுத்தபடுகிறது.
ஜெனீவா டிரைவ் எப்படி இயங்குகிறது - How the Geneva Drive Works
ஜெனீவா டிரைவ் அல்லது மால்டா குறுக்கு என்றழைக்கபடும் மெக்கானிசம்(Mechanism) கியர் நுட்பத்தை கொண்டதாகும். தொடர்ச்சியான சுழற்சியை(Continuous Rotation) தடைபடும் சுழற்சியாக( Intermittent Rotary ) மாற்றி தருகிறது.சுழலும் சக்கரத்தில்(Drive Wheel) உள்ள பின் (Pin) தனது ஒரு சுழற்சியை முடிக்கும் போது அதனுடன் இணைத்துள்ள சுழற்றபடும் சக்கரத்தின்(Driven Wheel) காடியில்(Slot) நுழைந்து சுழற்றபடும் சக்கரத்தை சுற்ற வைக்கிறது. மேலும் சுழலும் சக்கரம்(Drive Wheel) தனது சுற்றை முடிக்கும் வரை சுழற்றபடும் சக்கரத்தை நழுவாமல் பிடித்துகொள்கிறது கொள்கிறது.

ஆரம்ப காலங்களில் ஜெனீவா மற்றும் சுவிச்சர்லாந்து போன்ற நாடுகள் தங்களின் கடிகார தயாரிப்பில் இந்த நுட்பத்தை பயன்படுத்தியதால் இதற்க்கு ஜெனீவா டிரைவ் என்ற பெயர் வந்தது. மேலும் இந்த மெக்கானிசம் திரைப்பட ப்ரோஜெக்டர்களிலும் (Movie Projectors) பயன்படுத்தபடுகிறது. ப்ரோஜெக்டர்களில் படசுருள் தொடர்ச்சியாக ஓடாது.சுருளில் உள்ள ஒவ்வொரு படமும் 1/24 விநாடிகள் லென்ஸ்(Lens) முன் நின்று நின்று தான் ஓடுகிறது. இந்த ஓடத்தை தயார் செய்வது இந்த ஜெனீவா டிரைவ்.

சுற்றும் மங்கையின் மாய தோற்றம் எவ்வாறு வேலை செய்கிறது - How the Spinning Dancer Illusion Works

இது நிழல் மாயையை என்றும் அழைக்கபடுகிறது. சுற்றும் இந்த நிழல் மங்கையை சாரணமாக பார்க்கும் போது வலதுபுறமாக சுழல்வது போன்று தெரியும், சற்ற நேரம் தொடர்ந்து பார்க்கும் போது நிழல் திடீரென இடது புறமாக சுற்றுவது போல் தெரியும். சில வலைத்தளங்கள் இந்த காட்சியை வைத்து உங்கள் வல/இட பக்க மூளையின் திறனை அறியாலாம் என்று சொல்லிவருகிறன, அது தவறு. இந்த நிழல் மங்கை 2 பரிமாண (2D) அளவை மட்டும் கொண்டுள்ளதால் நம் மூளைக்கு எது இடது வலது என்று முடிவெடுப்பதில் பிரச்னை அவ்வளவு தான். மேலும் விவரம்

ஒரு உட்சில்லுரு எப்படி உருவாக்கப்படுகிறது. - How a Hypotrochoid is Made

ஆல்பா ஸ்டிர்லிங் என்ஜின் எவ்வாறு வேலை செய்கிறது - How an Alpha Stirling Engine Works

ஆல்பா ஸ்டிர்லிங் என்ஜின் ஒரு வெப்ப வகை என்ஜின், காற்று அல்லது வாயுவை ஊடகமாக கொண்ட இதில் ஊடகத்தை வெப்பமாகுதல், குளிர்வித்தல் என்ற செயல் மூலம் சுற்றுவிசை(Rotation energy) பெறப்படுகிறது. அதாவது வெப்ப ஆற்றாலை(Heat Energy ) எந்திர ஆற்றலாக (Mechanical Energy ) மாற்றபடுகிறது.

வட்டங்கள் பயன்படுத்தி ஒரு யின் யாங் சின்னம் எப்படி வரையபடுகிறது - How to Draw a Yin Yang Symbol Using Circles

ஒரு வேங்கில் என்ஜின் எவ்வாறு வேலை செய்கிறது. - How a Wankel Engine Works
இது ஒரு உள்ளேரி என்ஜின்(Internal Combustion Engine) ஆகும். மையபிறழ்வு (Eccentric) ரோட்டரி அழுத்தத்தை சுற்று விசையாக மாற்றி தருகிறது. பிஸ்டன் கிடையாது , வால்வு கிடையாது. இதன் மூலம் சீரான சுற்று விசையை பெறலாம். இந்த என்ஜினை ஜெர்மன் பொறியாளர் பீலிக்ஸ் வேங்கில் அவர்களால் கண்டுபிடிக்கப்பட்டது. அவர் 1929 ல் இதற்க்கு தனது காப்புரிமை பெற்றார்.கட்சிதமான வடிவமைப்பால் இது தானியங்கிகள், விமானங்கள், ரேஸ் கார்கள் , ஸ்நொவ் மொபைல் , செயின் ஷா போன்றவற்றில் பயன்படுகிறது.

ஒரு தையல் இயந்திரம் எவ்வாறு இயங்குகிறது - How a Sewing Machine Works

சன் அண்ட் பிளானட் கியர் எவ்வாறு இயங்குகிறது - How the Sun and Planet Gear Works
இது முன்பின் விசையை (Reciprocal Motion ) சுற்று விசையாக மாற்றி தருகிறது. குறிப்பாக நீராவி என்ஜின்களில் உருவாகும் முன்பின் விசையை சக்கரத்திற்கு சுற்று விசையாக மாற்றி தருகிறது.

1996 தேர்தலுக்கு முன்பு நியூயார்க் டைம்ஸ் குறுக்கெழுத்து எவ்வாறு செயல்பட்டது - How The New York Times Crossword Before the 1996 Election Worked
